MATLAB使用一组默认颜色创建绘图。使用默认颜色创建的不同绘图将呈现清晰一致的外观。您也可以按需求自定义颜色。许多绘图函数都有用于自定义颜色的输入参量，如c或colorspec。这些函数返回的对象通常具有控制颜色属性。参量和属性的名称可以不同，但它们接受的值通常遵循一种通用模式。一旦熟悉了该模式，您就可以使用它来修改各种绘图。

以下示例使用bar和scatter函数来演示自定义颜色整体方法。有关特定绘图函数的有效颜色值的完整列表，请参考该函数的文档。

1.颜色值的类型

有以下几种颜色值：

颜色名称或短名称- 指定颜色名称，例如"red"或"green"。短名称从颜色名称中指定字母，例如"r"或"g"。RGB 三元组- 通过指定一个三元素行向量来创建自定义颜色，该向量的元素是颜色中红、绿、蓝分量的强度。强度必须处于范围[0,1]中。例如，您可以用[1 0.5 0.8]来指定粉红色。控制颜色的某些函数参量并不接受 RGB 三元组，但控制颜色对象属性通常接受。十六进制颜色代码- 通过以下方式创建一个自定义颜色：指定一个字符串或字符向量，以井号 (#) 开头，后跟三个或六个十六进制数字，范围可以是0到F。这些值不区分大小写。因此，颜色代码"#FF8800"、"#ff8800"、"#F80"和"#f80"都指定相同的橙色色调。某些控制颜色的函数参量不接受十六进制颜色代码，但您可以使用与对象属性对应的名称-值参量来指定十六进制颜色代码。例如，scatter(x,y,sz,"MarkerFaceColor","#FF8800")将散点图中的标记颜色设置为橙色。

下表列出了所有有效的颜色名称和短名称，以及对应的 RGB 三元组和十六进制颜色代码。

颜色名称短名称RGB 三元组十六进制颜色代码外观"red""r"[1 0 0]"#FF0000"

"green""g"[0 1 0]"#00FF00"

"blue""b"[0 0 1]"#0000FF"

"cyan""c"[0 1 1]"#00FFFF"

"magenta""m"[1 0 1]"#FF00FF"

"yellow""y"[1 1 0]"#FFFF00"

"black""k"[0 0 0]"#000000"

"white""w"[1 1 1]"#FFFFFF"

以下是 MATLAB 在许多类型的绘图中使用的默认颜色的 RGB 三元组和十六进制颜色代码。这些颜色没有与之相关联名称。

RGB 三元组十六进制颜色代码外观[0 0.4470 0.7410]"#0072BD"

[0.8500 0.3250 0.0980]"#D95319"

[0.9290 0.6940 0.1250]"#EDB120"

[0.4940 0.1840 0.5560]"#7E2F8E"

[0.4660 0.6740 0.1880]"#77AC30"

[0.3010 0.7450 0.9330]"#4DBEEE"

[0.6350 0.0780 0.1840]"#A2142F"

2.指定条形图的颜色

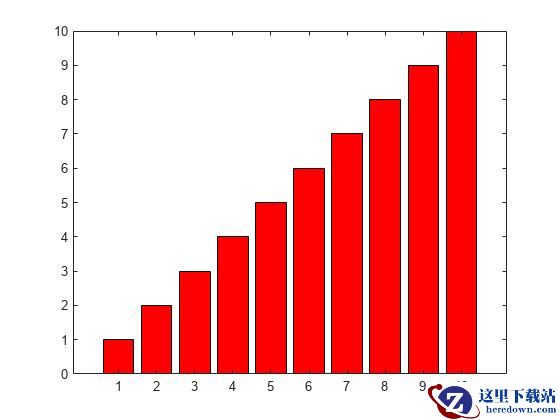

通过调用bar函数并将可选的color参量指定为 "red"，创建一个红色条形图。以b形式返回条形对象，以便以后可以自定义图的其他方面。

b = bar(1:10,"red");

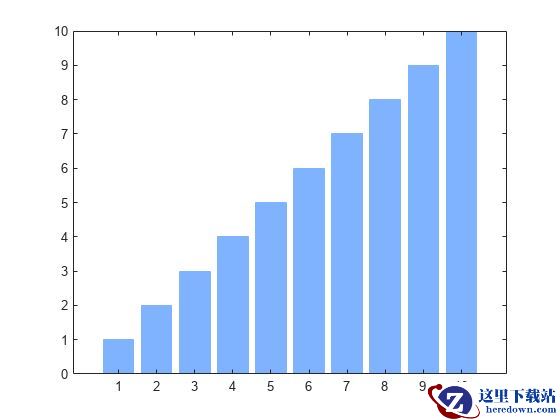

现在，通过将FaceColor和EdgeColor属性设置为十六进制颜色代码 "#80B3FF"，将条形图填充颜色和轮廓颜色更改为浅蓝色。

在 R2019a 之前，指定 RGB 三元组，而不是十六进制颜色代码。例如，b.FaceColor=[0.5 0.7 1]。

b.FaceColor = "#80B3FF"; b.EdgeColor = "#80B3FF";

3.指定散点图中的标记颜色

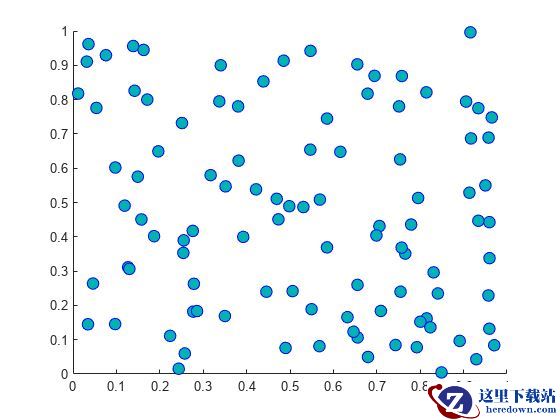

创建随机数散点图。将标记大小指定为75磅，并使用名称-值参量指定标记轮廓和填充颜色。MarkerEdgeColor属性控制轮廓颜色，而MarkerFaceColor属性控制填充颜色。

x = rand(1,100); y = rand(1,100); scatter(x,y,75,"MarkerEdgeColor","b", ... "MarkerFaceColor",[0 0.7 0.7])

4.指定一系列绘图中的颜色

创建一系列绘图有两种方式：

多次调用一个绘图函数，并使用hold函数来保留坐标区的内容。

将一个包含多个数据序列的矩阵传递给绘图函数。plot函数始终接受矩阵输入，许多其他绘图函数也支持矩阵输入。

要为上述方法中的任一方法指定颜色，请使用一个输出参量调用所需的绘图函数，以便可以访问各个绘图对象。然后在要更改的绘图对象上设置属性。

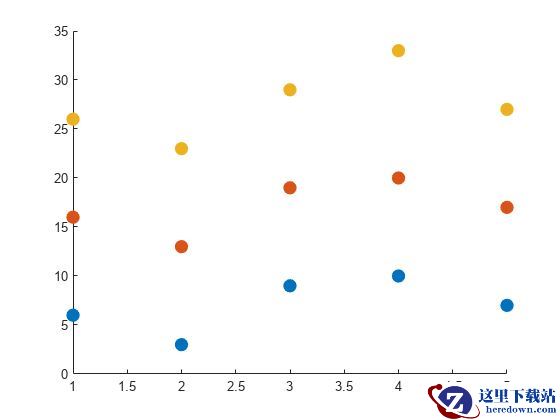

例如，创建一个包含 100 磅的填充标记的散点图。使用输出参量s1调用scatter函数。调用hold函数以保留坐标区的内容，然后使用输出参量s2和s3再调用两次scatter函数。变量s1、s2和s3是Scatter对象。

figure x = 1:5; s1 = scatter(x,[6 3 9 10 7],100,"filled"); hold on s2 = scatter(x,[16 13 19 20 17],100,"filled"); s3 = scatter(x,[26 23 29 33 27],100,"filled"); hold off

将第二个Scatter对象的颜色更改为紫色。

s2.MarkerFaceColor = [0.7 0 1];

scatter函数还支持矩阵输入（从 R2021a 开始提供），因此您可以通过传递矩阵并返回对象向量来创建相同的绘图。

figure x = 1:5; y = [6 3 9 10 7; 16 13 19 20 17; 26 23 29 33 27]; s = scatter(x,y,100,"filled");

在这种情况下，要更改第二个数据序列的颜色，请通过对s进行索引来访问第二个Scatter对象。

s(2).MarkerFaceColor = [0.7 0 1];
