UG怎么引用图纸模板? ug使用制作好的图纸模板技巧

今天跟大家分享下，UG如何使用制作好的图纸模板，希望能帮到大家。

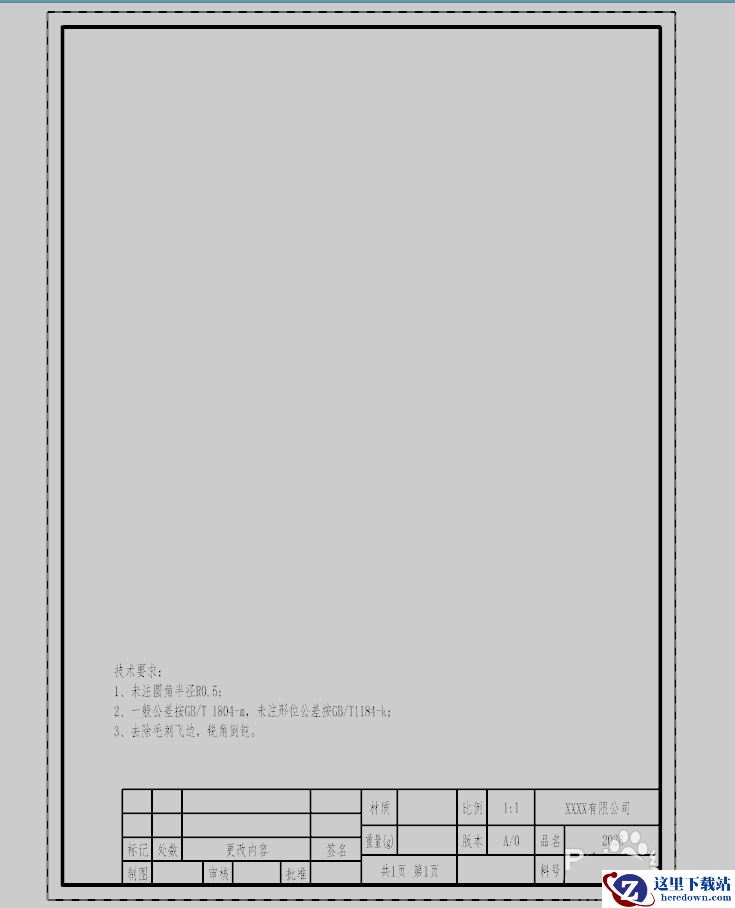

首先打开UG，新建一个图纸文件，在里面设置好模板的各项参数，然后保存好文件；

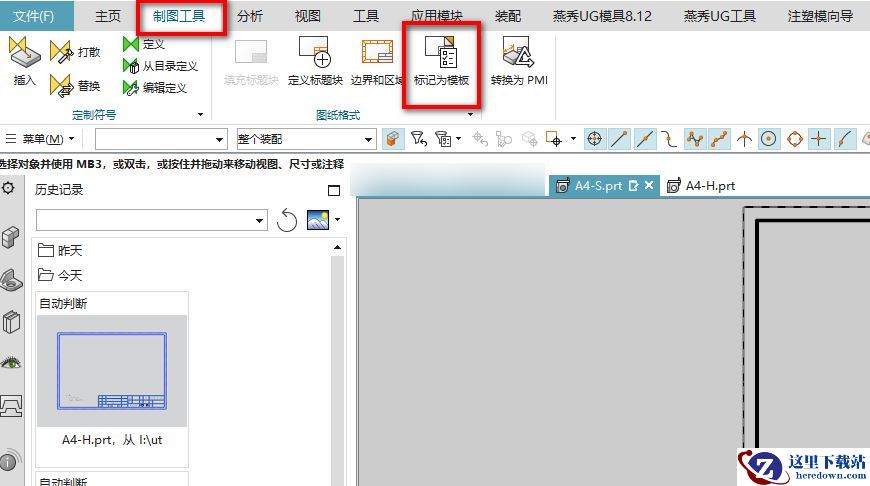

接着点击制图工具选项卡下的标记为模板命令；

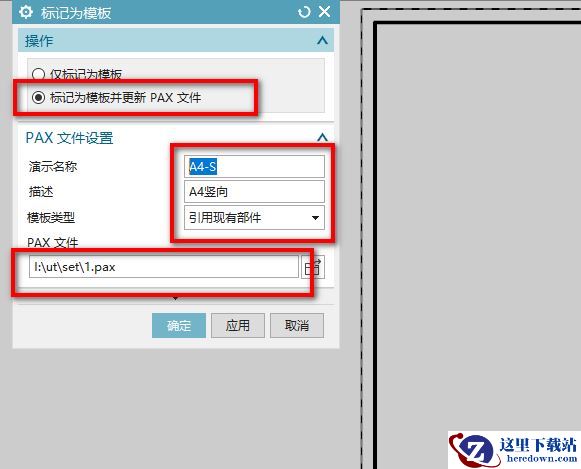

打开的窗口里，选择标记为模板并更新PAX文件，并在下方设置好演示名称、描述；若为非主模型图纸，模板类型设置为引用现有部件，并设置pax文件的路径，设置完成后点击确定；

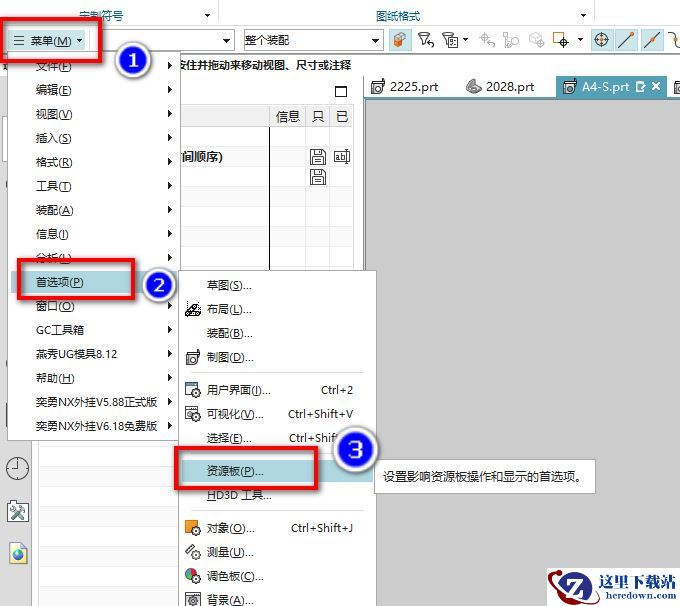

然后点击界面左边的菜单→首选项→资源条；

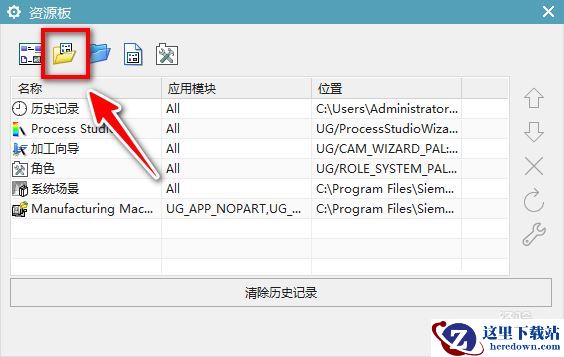

弹出的窗口点击打开资源板图标；

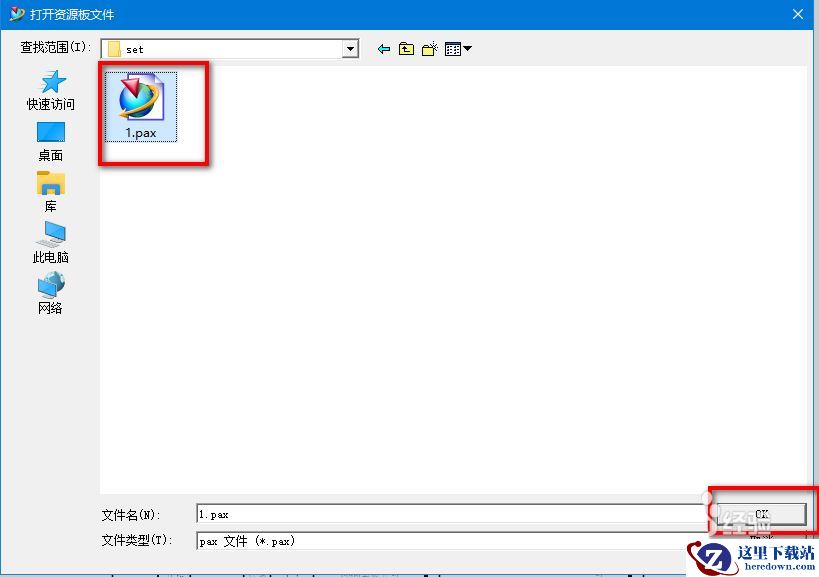

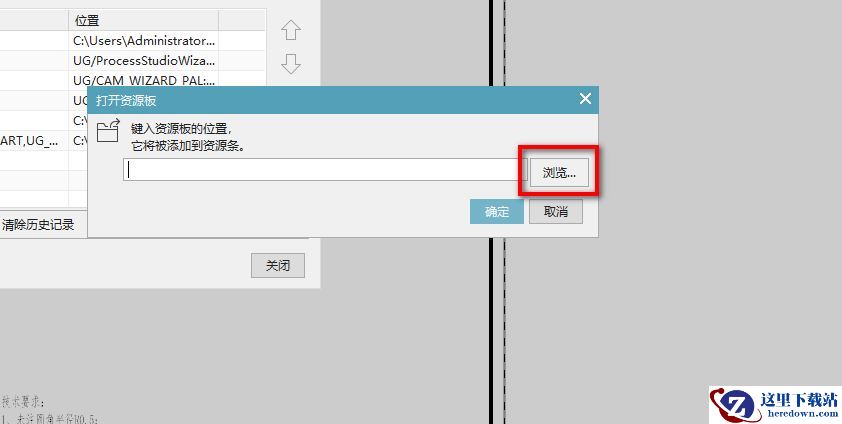

接着点击浏览，选择刚设置pax文件的路径；

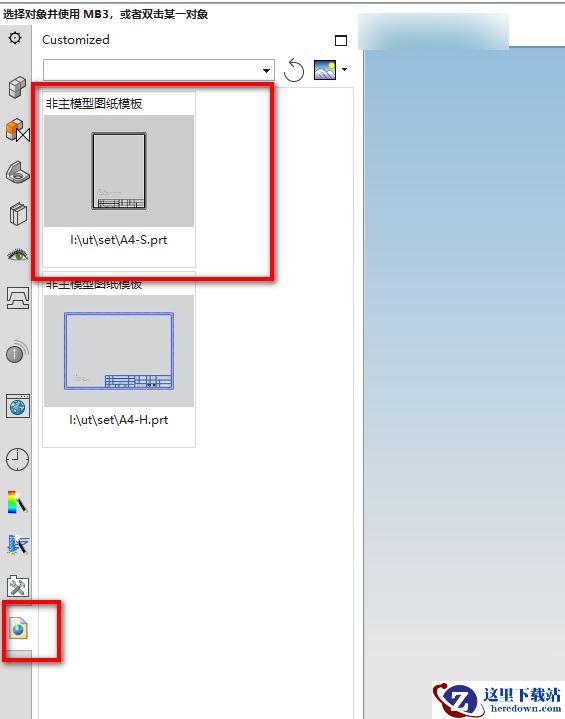

然后软件左侧就会出现刚设置的资源条，里面就有刚设置的图纸模板，如果没有显示，请看下一步；

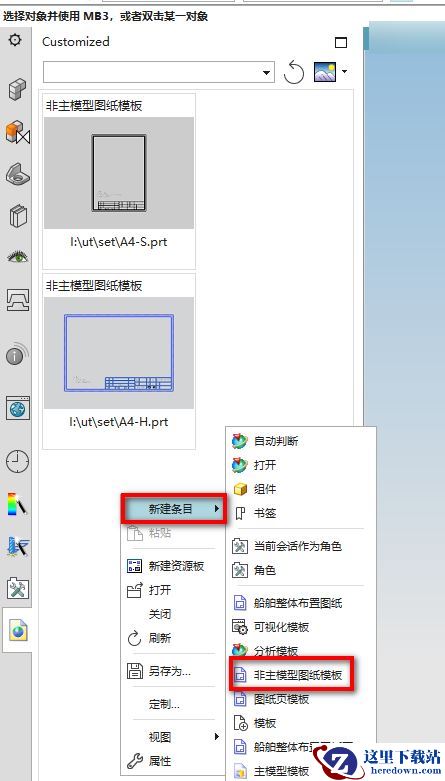

如果该资源板里不显示文件，可以在资源板上单击鼠标右键，弹出的菜单选择新建条目，然后根据需要选择非主模型图纸模板，或图纸页模板，弹出的窗口选择刚保存的文件ug模板文件即可；

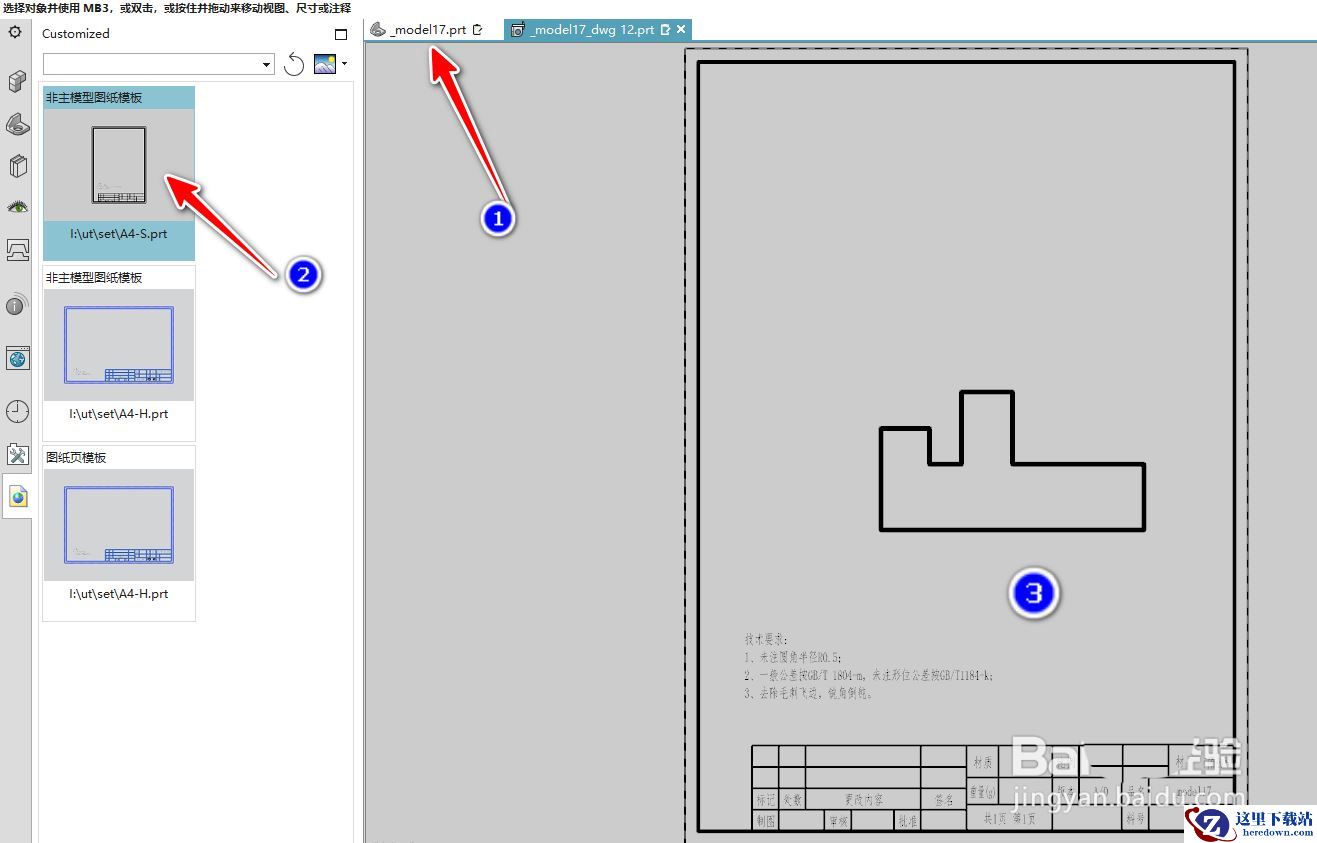

完成后，新建一个ug模型，然后点击资源板上的模板图纸，即可进入制图环境，并显示绘制好的模板。

以上就是ug使用制作好的图纸模板技巧，希望大家喜欢，请继续关注。
